Produktöversikt
Solis S6-EH3P(75-125)K10-NV-YD-H-växelriktaren betyder ett betydande framsteg inom solomvandlingsteknik som betonar effektivitet, tillförlitlighet och anpassningsförmåga för alla solenergiapplikationer. Genom att kombinera många innovativa tekniska principer med användarcentrerad design, är denna växelriktare designad för enkel integrering i bostads-, kommersiella och industriella solsystemapplikationer med maximal energiskörd och nätstabilitet.
aktiva medlemmar
års erfarenhet
evenemang och utmaningar
sakkunniga instruktörer
Kärnteknologier och funktioner
1. Hög-MPPT-teknik
Kärnan i den här växelriktaren är en unik MPPT-algoritm (Maximum Power Point Tracking) utvecklad för svarshastighet på fluktuerande solsituationer, som utnyttjar variabler som DC-spänning och ström för att utnyttja toppenergi från solcellspaneler, även i delvis skuggade eller mindre effektiva konfigurationer än andra installerade. Oberoende tester visar en förbättring av energiutbytet jämfört med industristandard MPPT-lösningar på upp till 15 %.
2. Operativ flexibilitet i flera-läge
Grid-Tied Mode: ansluter sömlöst till nät, vilket möjliggör export av överskottsenergi och överensstämmelse med nettomätsystem.
Hybridläge: integreras med batterier för att tillhandahålla oavbruten strömförsörjning (UPS), hantera kritisk efterfrågan och tillåta autonomi från fossil-bränsle reservkraft.
Av-Grid-läge: En fantastisk lösning för avlägsna platser som ger stabil AC-utgång för telekomtorn, sjukhus och landsbygdsbyar.
3. Avancerade säkerhetsprotokoll
Noll-Voltage Ride-Through (ZVRT): Ger nätstabilitet genom övergående feltillstånd; uppfyller IEC 62116 och UL 1741 SA.
Överbelastning och värmehantering: Skyddar mot överström, kortslutning och överhettning för att ge säker drift under extrema miljöförhållanden (-25 grader till +60 grader).
4. Smart övervakning och diagnostik
Inbyggd-anslutning med IoT-kompatibilitet för real-övervakning med hjälp av Solis Cloud Platform, som tillhandahåller data om avkastningsprestanda, komponenters hälsa och en anmärkningsvärd anomali och förutsägande underhållsavisering för att minimera driftstopp.
Varför bulkköpare väljer denna växelriktare
A. Kostnadseffektivitet och skalbarhet
Minskade BOS-kostnader: Optimerade dimensioner och vikt gör installationen enklare, vilket minskar arbets- och logistikkostnaderna.
Modulär design: Möjliggör skalbara konfigurationer och projektspecifika konfigurationer från 50kW till multi-megawatt solenergiparker.
B. Efterlevnad och certifiering
Internationella certifieringar: CE-, UL 1741-, IEC 6210- och RoHS-certifieringar garanterar säkerhet, prestanda och miljöefterlevnad.
Grid Code Compliance: För-certifierad för allmännyttiga-sammankopplingar inom Nordamerika, Europa och Asien-Stillahavsområdet.
C. Hållbarhet och livslängd
Komponenter av militär klass: IP65-klassad kapsling och korrosionsbeständiga material möjliggör användning i alla kontaktmiljöer (t.ex. kustnära, öken). 10-årsgaranti: Beprövad tillförlitlighet, historiska fältdata visar årliga felfrekvenser på mindre än 0,5 %.
Produktion & Kvalitetssäkring
1. Avancerad tillverkningsteknik
Automatiserade monteringslinjer: Genom att använda sofistikerade koboltrobotar med aktiv lödning av PCB och komponentplaceringsmöjligheter, uppnås ett uppnåeligt-förstapassavkastning på 99,8 % samtidigt som mänskliga steg och potentiella fel elimineras.
Miljökontroller: Renrum i klass 10 000 skapar en dammfri tillverkningsmiljö-, vilket är nödvändigt för tillverkning av känsliga elektroniska komponenter.
2. Rigorösa testprotokoll
Bränn-I testning: 72 timmars kontinuerlig drift vid maximal belastning används för att testa termisk stabilitet.
3. Vertikal integration
Att kontrollera över 85 % av försörjningskedjan-från wafertillverkning till slutmontering-försäkrar konsekvens och ändamålsenlighet för bulkbeställningar.
Applikationsscenarier
1. Kommersiella solgårdar
2. Industrial Power Backup
3. Av-Grid-gemenskaper
I avlägsna områden, växelriktarens låga harmoniska distorsion (<3% THD) ensures compatibility with sensitive medical and educational equipment.
Slutsats
Solis S6-EH3P(75-125)K10-NV-YD-H inverter förändrar hur solenergisystem ses med sin innovativa teknik, kvalitetskonstruktion och skalbara lösningar. För bulkköpare ger det ett exceptionellt värdeförhållande och tillförlitlighet. För återförsäljare ger det dig en avancerad lösning som inkluderar betydande certifieringar. Höj din solcellsportfölj och de nya energikraven genom att samarbeta med Solis.
Om oss
Mutian Solar är en toppleverantör av nya solenergiprodukter och funktionella solenergisystem. Vårt uppdrag är att hjälpa husägare och företag att återta kontrollen över skyhöga energikostnader och minska deras koldioxidavtryck. Vi strävar efter att göra det så enkelt, prisvärt och spännande som möjligt att utnyttja förnybar energi.
Nyckelhöjdpunkter som används:
Gratis systemmatchning: Singular värdeerbjudande - kundfokuserad.
Fullständiga-servicefunktioner: Ger komfort och sömlös upplevelse.
Komponenter av hög-kvalitet: Skapar förtroende och möjliggör rationella köp.
Kostnadsbesparingar: Ta itu med kundens nyckelmotivator.
Expertteam: Bygg trovärdighet och professionalism.
Miljöhänsyn: Tilltalar det sociala samvetet.
Övertygande uppmaning: Skapar brådska för nästa steg.

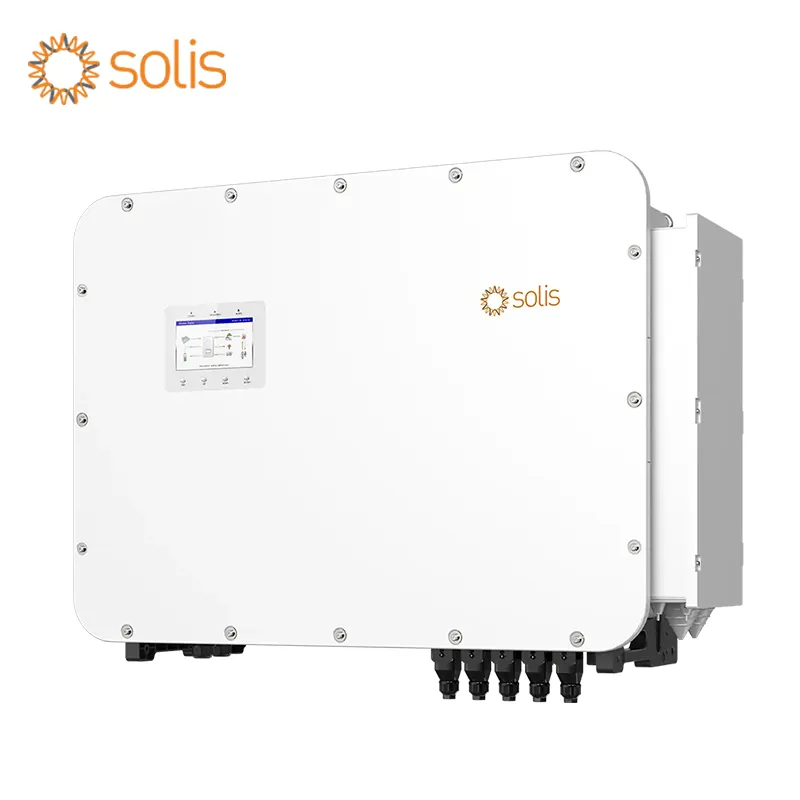

Solis S6-EH3P(75-125)K10-NV-YD-H inverter
Populära Taggar: solis s6-eh3p(75-125)k10-nv-yd-h inverter, Kina solis s6-eh3p(75-125)k10-nv-yd-h inverter tillverkare, leverantörer, fabrik, modifierad sinusvågsinverterare
Tekniska parametrar
| DATABLAD | S6-EH3P(75-125)K10-NV-YD-H | ||||
| Modeller | 75K | 80K | 99.9K | 100K | 125K |
| Ingång DC (PV-sida) | |||||
| Rekommenderat max. PV array storlek | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW |
| Max. användbar PV-ingångseffekt | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW |
| Max. ingångsspänning | 1000 V | ||||
| Märkspänning | 600 V | ||||
| Start-uppspänning | 180 V | ||||
| MPPT spänningsområde | 150 - 950 V | ||||
| Max. ingångsström | 10 × 42 A | ||||
| Max. kortslutningsström | 10 × 60 A | ||||
| MPPT-nummer / Max. inmatningssträngsnummer | 10 / 20 | ||||
| Batteri | |||||
| Batterityp | Li-jon | ||||
| Batterispänningsområde | 300 - 950 V | ||||
| Max. laddnings-/urladdningsström | 200 A / 100 A + 100 A | ||||
| Antal batteriportar | 2 | ||||
| Max. laddnings-/urladdningsström för varje port | 100 A | ||||
| Kommunikation | CAN / RS485 | ||||
| Utgång AC (nätsidan) | |||||
| Nominell uteffekt | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW |
| Max. skenbar uteffekt | 75 kVA | 80 kVA | 99,9 kVA | 100 kVA | 125 kVA |
| Märknätspänning | 3/N/PE, 220 V / 380 V, 230 V / 400 V | ||||
| Nominell nätfrekvens | 50 Hz / 60 Hz | ||||
| Nätverkens märkström | 114 A / 108.3 A | 121.6 A / 115.5 A | 151.8 A / 144.2 A | 151.9 A / 144.3 A | 189.9 A / 180.4 A |
| Effektfaktor | >0,99 (0,8 ledande - 0.8 eftersläpning) | ||||
| THDi | < 3% | ||||
| Ingång AC (nätsidan) | |||||
| Max. ingångsström | 250 A | ||||
| Utgång AC (Backup-upp) | |||||
| Nominell uteffekt | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW |
| Max. skenbar uteffekt | 75-100K: 1,2 gånger märkeffekt, 10 minuter; 1,4 gånger märkeffekt, 100 s; 1,6 gånger märkeffekt, 10 s; 2 gånger pris | ||||
| Säkerhetskopiera-bytetid | < 10 ms | ||||
| Märk utspänning | 3/N/PE, 220 V / 380 V, 230 V / 400 V | ||||
| Nominell frekvens | 50 Hz / 60 Hz | ||||
| THDv (@linjär belastning) | < 2% | ||||
| Ingång AC (generator) | |||||
| Max. ingångseffekt | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW |
| Märk ingångsström | 114.0 A / 108.3 A | 121.6 A / 115.5 A | 151.8 A / 144.2 A | 151.9 A / 144.3 A | 189.9 A / 180.4 A |
| Märk ingångsspänning | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | ||||
| Nominell ingångsfrekvens | 50 Hz / 60 Hz | ||||
| Effektivitet | |||||
| Max. effektivitet | 97.6% | ||||
| EU-effektivitet | 97.2% | ||||
| BAT laddad / urladdad till AC max. effektivitet | 97.0% | ||||
| Skydd | |||||
| Anti-öskydd | Ja | ||||
| Utgång över strömskydd | Ja | ||||
| Kortslutningsskydd | Ja | ||||
| Integrerad DC-brytare | Ja | ||||
| DC omvänd-polaritetsskydd | Ja | ||||
| Överspänningsskydd | DC Typ II / AC Typ II | ||||
| Integrerad AFCI 2.0 | Ja | Frivillig | Valfritt (Brasilien: Ja) | ||
| Skyddsklass / Överspänningskategori | I/DC II, AC III | ||||
| Allmänna uppgifter | |||||
| Max. tillåten fasobalans (rutnät och back-upp) | 100% | ||||
| Max. effekt per fas (nät och back-upp) | 25,00 kW | 26,66 kW | 33,3 kW | 33,33 kW | 41,66 kW |
| Mått (B × H × D) | 1174 × 814 × 400 mm | ||||
| Vikt | 170 kg | ||||
| Topologi | Transformatorlös | ||||
| Omgivningstemperaturintervall för drift | -25 ~ +60 grad | ||||
| Relativ luftfuktighet | 0 - 100% | ||||
| Inträngningsskydd | IP66 | ||||
| Kylningskoncept | Intelligent fläktkylning- | ||||
| Max. operationshöjd | 3000 m | ||||
| Nätanslutningsstandard | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1690/RD 24UNE 24UNE 24UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, N PEAPORT, MEA, 1º 2 DE MARÇO DE 2022; Brasilien (75K: ORDINANCE (PORTARIA) NO.140, ORDINANCE NO. 515; 100K/125K: NBR 16149, NBR 16150, IEC 62116) | ||||
| Säkerhet / EMC standard | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011 | ||||
| Drag | |||||
| PV-anslutning | MC4 Snabbkopplingskontakt | ||||
| Batterianslutning | Terminalkontakt | ||||
| AC-anslutning | Plint | ||||
| Visa | 7,0" LCD-skärm & Bluetooth + APP | ||||
| Kommunikation | CAN, RS485-115200, Ethernet, tillval: Wi-Fi, Cellular, LAN | ||||
